Arco de Fraxinus angustifolia de Juan Antonio para el Intercambio de Arcos 2.019.

Hola.
El arco de robinia me estaba quedando, ya, muy feo . Así que he empezado a hacer este otro con una estaca de fresno que recuperé el año pasado de unas talas en los márgenes de la carretera Gi-512, entre Tordera y Hostalrich.
Iba a hacer un diseño nuevo para mi, pero mejor no aventuro mucho y piso terreno conocido .
Ahí van unas fotos para que veais cómo va avanzando.

Estaca:



Descortezado:



Alineado extremos-centro:



Diseño:



Desvaste grueso y fino:



Buscando dónde empieza a moverse:



Recorte de extremos falsos que fueron de protección durante el desvaste:



Ya se mueve en el suelo y ahora quiero mejorarle el perfil:



A ver cómo sigue...

Muy bien, partes de un trozo recto y sin nudos, quién lo pillara, y como dicen en las series: Continuará, eh.


Tiene muy buena pinta, y sí: partes de una estaca óptima.
Me sigue haciendo mucha gracia ver el entorno en el que trabajas: arco prehistórico junto a imágenes post-industriales.

Va, esto marcha.

Que pintaza Juan.
Que pieza mas limpia. Y que currazo, toda la preforma a machete?

Qué bien lo dices, Iurde. Agradezco tener ese sitio, aunque se me hace un poco raro y me encuentro con gente rara (más que yo).
El fresno es muy noble y no es tan difícil encontrar estacas limpias y rectas; a ver si tengo suerte y no se me estropea este. Me gustaría poner a secar un par de estacas más. Tengo que convencer a un amigo que tiene carro.
El machete va rápido, Gabriel; y es más preciso que un hacha. En casa uso un 16 (pulgadas) y me traje ese 14 para dejarlo aquí.

Mola!!

Ala, pues ya le he hecho las perrerías tradicionales a este individuo. Y, como siempre, con los pelos de punta .

Correcciones puntuales cerca del mango:
En un lado a la salida del mango y en el otro a la salida de la falda. Para invertir la tendencia a bajar en esos dos puntos que me obligaban a empezar el equilibrado con "déflex" en ambos lados.
Lo puse más de 2 horas al vapor.
Y gracias a mi hermano Paquito, que me prestó esos sargentos para estrenar, jeje.

Perfil mejorado:
Después de dejarlo toda la noche con los sargentos puestos.
Se le han levantado un poco los hombros, que es lo que quería. Un dia de estos, hablamos de si estais de acuerdo con que eso es una mejora o no.

Marcas por capullo:
Ahora tengo que ver cómo disminuyo y disimulo estas marcas que quedaron por no ponerle un pedacito de caucho o algo...
Se piden sugerencias.

Flipamientos:
He hecho estos moldes para la ocasión, con una curva que correspondería a un segmento de una circunferéncia de 35 cm. de diámetro.
El arco de fresno que hice, hace poco, con una estaca que saqué del mismo sitio que esta, lo puse en moldes de 50 cm. de diámetro. Y a este nuevo, le quería dar un poco más de elevación en esos extremos.

Así ha quedado el perfil antes de empezar a equilibrar:
También se ha corregido bastante un salto que tenía cerca de lo que tendrá que ser una muesca de cuerda. Y esa corrección ha desplazado la madera, un poco, hacia un lado.
Pero como, por prevención, siempre dejo los extremos anchos en estas fases, tendré suficiente margen para que queden centrados.
Y también creo que ha quedado todo el arco doblando en planos que más o menos formarían un cilindro. Con virajes leves, vamos.

Susto:
En el lugar donde estaba ese salto, la madera se ha forzado un poco más y ha producido esta rajadura.
Espero que no sea muy profunda para no fastidiar el arco o obligarme a hacerlo demasiado flojo. Si la cosa se complica, creo que usaré cola de epoxi; espero que no.
En el otro extremo también se ha producido una pequeña delaminación mucho menos comprometida. Así que creo que, con fresno, he encontrado el límite de ángulo para doblar los extremos. Me tocará hacer unos moldes de 40 cm. de diámetro para el próximo, jeje.


Y ahora viene el largo silencio; toca hacerle unas muescas provisionales y empezar a equilibrar.
Pero primero lo voy a dejar un par de noches bajo un radiador por si a absorbido agua.

Vas a buen ritmo!!!
Un par de cosas.

1. Las marcas de los gatos, puedes probar con un trapo húmedo y la plancha de la ropa con vapor, si no son muy profundas recuperara parte de su forma original, luego un poco de lija para disimular.

2. Esa grieta no tiene pinta de ser muy profunda, seguramente salga durante el equilibrado, en el último arco de robinia me paso en una de las recurvas, y tenía peor pinta, y no quedó rastro de ella.
Con que grosor cuentas en esa parte? Siempre puedes meter epoxi y cuando termines si queda algo una atadura y listo.

Gracias por el truco. Voy a probarlo.
En la zona de la rajadura, el grueso es de 13 mm., medido fuera del área dañada.

Las marcas de los sargentos, lo que te ha dicho Gabriel.
O no hagas nada, porque las tapará la empuñadura.
Pero para la próxima vez, ya sabes.
Sobre la raja en la recurva:
Si se raja por ahí, es que necesitaba más tiempo con vapor. Al ser en el vientre, no creo que te plantee problemas. Seguramente desaparezca según vayas rebajando la madera.
Y si no, epoxi y a volar. Al tensar el arco, la raja tendería a cerrarse, no a abrirse.
De todas formas, yo no uso formas para recurvar o dar reflex. Sencillamante, apoyo una cuña o taco en el extremo del arco, por la parte del vientre, y aplico presión hacia la mitad de la pala o algo más arriba. El arco tiende a recurvarse por y hasta donde su flexibilidad le permite. En general, adopta una curva regular y natural.

¡Gabrielito; mano de santo!.
Le pasé una plancha echando vapor, protegiendo la empuñadura con un trapo húmedo, como me dijiste y se hizo la magia  . No queda ni rastro de las marcas y no afectó a la forma que le había conseguido dar a la empuñadura. Muchísimas gracias.
Siempre se hubiese visto una de las dos marcas, porque donde apoya la flecha será empuñadura y ahí no pongo cuero.
En el extremo sólo voy a necesitar unos 11 mm., así que creo que desaparecerá todo lo afectado por la rajadura.
Está interesante ese método tuyo, Iurde. En este caso, tuve los extremos al vapor, al máximo que da la cocina durante 1 hora y 20 minutos, cada uno. Creo que más tiempo no hubiese tenido sentido.
Pero ya te digo que en ese punto había un salto que se corrigió. Así que la madera tubo que estirarse bastante más que el ángulo de ese molde. Mira, en la foto que pongo, la línea del lápiz en el extremo

Me alegro que te funcionase bien.

Empecé a equilibrarlo, pero no estuve contento con el perfil cuando lo vi en el palo de equilibrar.
Así que le he dado un par de sesiones Arguiñano más. Ahora ya me gusta más.

Que buena pinta va cogiendo ese arco juan. Y ademas con certificado de procedencia , te ha faltado poner nada mas que el punto kilometrico. Jjjjj
El fresno es una madera muy buena para hacer arcos , yo tengo ganas de hacer algo integramente de fresno , por mi zona haber hay pero hasta ahora no he podido conseguir  nada que me sirva para hacer un arco de una pieza.

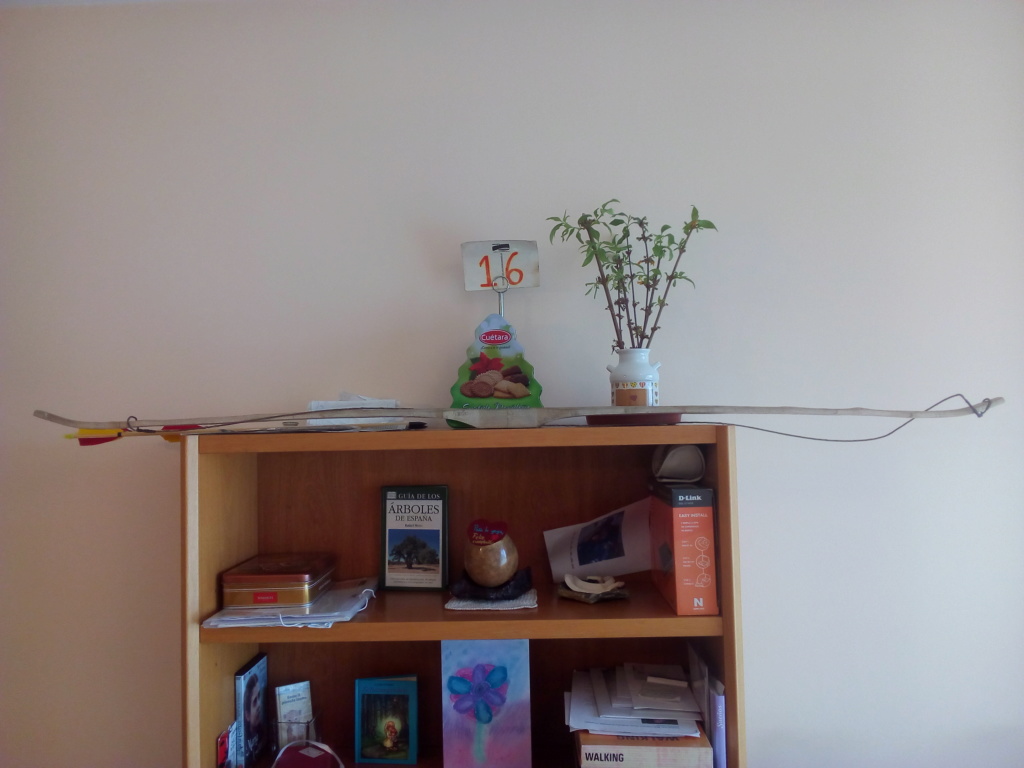

Otra cosilla, ¿Ese numero 16? , ¿algun mensaje subliminar para los participantes tal vez ?

halcon solitario escribió:

Otra cosilla, ¿Ese numero 16? , ¿algún mensaje subliminar para los participantes tal vez ?

Ese número lo trajo mi hermano un dia que se lo había robado no sé dónde de Estados Unidos de A., el tío. Creo que es el número de una mesa de algún restaurante...
Jeje, si me pasé con los datos, ahora que lo veo. No sé porqué, pero me hizo ilusión poner el sitio donde me conseguí la estaca.
Hoy he estado mirando árboles para ver si pongo a secar alguna estaca más. Y me he dado cuenta que me he equivocado de especie. No es Fraxinus excelsior, sinó Fraxinus angustifolia...
Probablemente los que encuentras por tu zona si son excelsior.
Así que solicito, solémnemente, al Sensei Llobarro Grandote, ayuda para cambiar el nombre de este tema y el de otro donde mostraba un arco de una estaca de las mismas.

Oído Llobarro grandote. Ya le he cambiado.

Gracias, Marcel

Creo que me voy a animar a ponerle unos embellecedores en las muescas de la cuerda. Pero no lo he hecho nunca, así que tengo algunas dudas que quizás me queráis ayudar.
La primera es la cola a usar. El material es madera. Creo que se usa mucho la cola de epoxi de 2 componentes. La que tengo por aquí es de fraguado rápido. Y supongo que debe ser mejor, para esto, la de secado lento ¿no?.

El epoxi de dos componentes va muy bien, yo uso el lento, pero estoy pensando el pasarme al rápido, porque si dejas las piezas pegando, la misma presión de la pinza o el sargento puede hacer que se muevan las piezas mientras las dejas secando y no las tienes a la vista, de todas formas el rápido tiene un tiempo de fraguado suficiente para colocar en su sitio las piezas a pegar.

Vale, Xoxe. Usaré la epoxí rápida.
Lo que más miedo me da es la rebajada de madera en el lomo del extremo donde hay que encolar la piecita. Me da la impresión que en el límite entre la pieza pegada y la madera original, queda un contorno débil porque debajo se habrá "violado" el primer anillo, por lo menos.
Me traje un pedacito de madera de un árbol centroaméricano que se llama Pata de venado. ¡Es durísima!. Aquí la he cortado, pulido un poco y he dibujado la silueta de los adornos.


Cualquier cosa que no veais bien, me decís, ¿eh?.

Ya he abanzado bastante el equilibrado, pero aún falta. De momento está así:


Ya ha bajado hasta 20 pulgadas y le tengo el fistmele a unas 2 o 2 1/2 pulgadas, de momento.
Lo malo es que ya está siguiendo un poco la cuerda y no puedo tostar el vientre alegremente, porque desharía los arreglos anteriores con vapor que hice en varias áreas de las palas.
Cualquier idea también se agradece, jaja.

Que bien Juan Ant.
No te preocupes por cortar las vetas en ese punto, la madera no flexa nada en esa parte. Por lo tanto no hay tensión justo donde terminan las superposiciónes de las puntas. Podrías cortar a 45° sin problemas.

La pala de la izquierda parece que dobla menos en el tercio final y la derecha menos en el primer tercio, yo rasparia un poco por esas zonas. Pero puede ser que sea efecto visual, la cuadrícula y la sombra me despista

Gracias por el dato, Gabriel, me hace ilusión ponerle ese lujo para la ocasión, que lo merece.

Si; en la de la izquierda coincido contigo en que hay que raspar el tercio final. Pero en la de la derecha, creo, más bien, que le voy a retirar un poco de la parte media.
Yo os admiro a los que trabajais a pelo, sin líneas o cuadrículas. Yo no tengo la confianza (ni la habilidad). Y me ayudo con ellas.
Aunque ya aprendí que no se puede seguir a muerte. Creo que hay que tratar de conseguir una harmonía entre la línea de geometría perfecta y la irregularidad propia del crecimiento de la estaca.

De momento, intuitívamente, me la la impresión que es mejor, al hacer un arco, que tienda a ser regular y con cierta simetría entre las dos palas. Para que funcionen en sincronía.
O quizás sólo lo hago así porque soy un cuadrado y quiero que se vea como el ideal de arco que tengo metido en la cabeza...

Ahora voy a ver si medito y si me atrevo o no a tostarle el vientre. Se me está ocurriendo ponerle la cuerda al revés, con un palo apoyado en el mango para flexionarlo ligeramente en el sentido reflex mientras lo tuesto. Para evitar que se deshagan mucho los arreglos con vapor que hice en medio de las palas.

Pues sí que lo tosté, jaja y salió bien .
Le hice un montaje con unas maderas para hacerlo y lo dejé atado, castigado dos dias al balcón.


Así recuperó réflex después de esta operación:



Al volver a equilibrar, sobretodo tuve que raspar bajo el principio de la pala derecha porque se había elevado.
Ahora ya lo tengo en las 23 pulgadas, no digo más; ya falta menos. Y el tostado con inducción de réflex me ha ayudado a mantener mejor perfil que el que llevaba. Hoy me siento muy contento del arco.

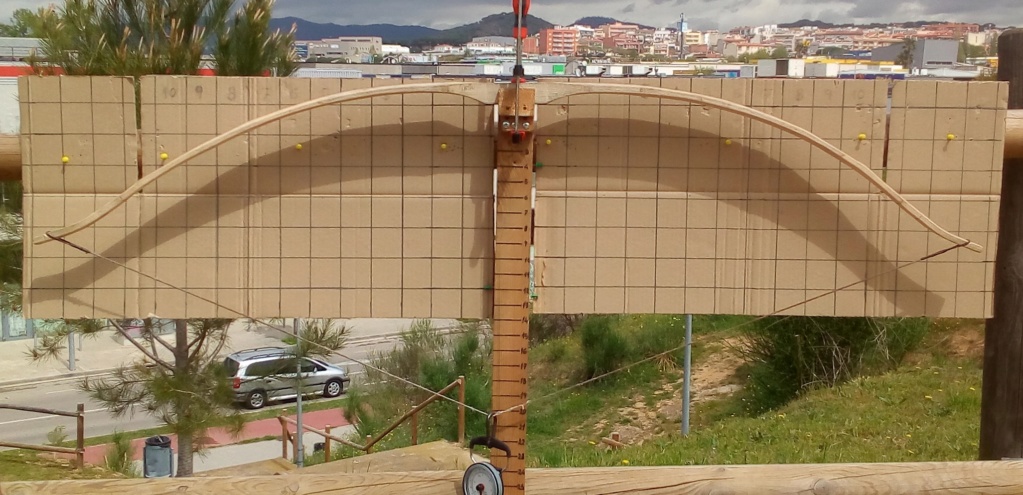

Equilibrado actual:

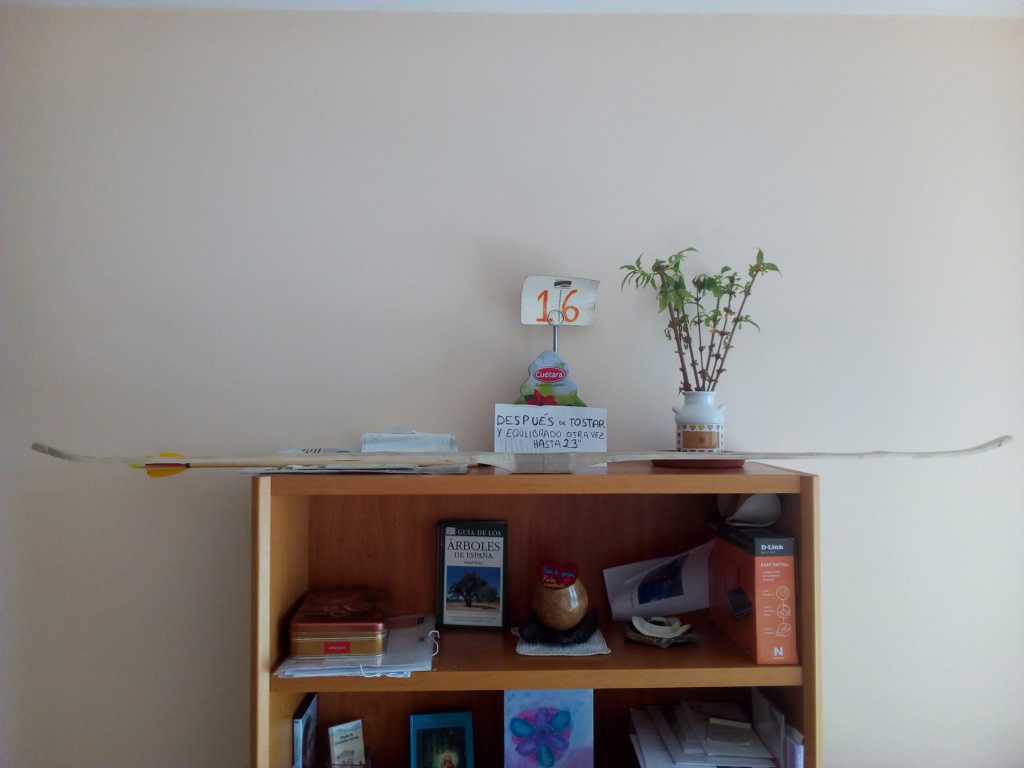

Perfil actual desencordado:



En este momento lo tengo con un fistmelle de 2 y 1/2 pulgadas. Y ya se ha despegado la cuerda de la superficie de las palas en las recurvas. Así que ya tengo mejor referencia para afinar los extremos centrando bien la cuerda. Creo que eso lo dejo para mañana.
