Warbow de olmo 120 libras

Bueno, hace ya un tiempo que iba haciendo a ratos este arco largo del estilo a los encontrados en el Mary Rose.
Tras unas cuantas horas de estudio en la sección “English warbow” en primitivearcher sobre la manufactura de estos arcos con maderas blancas, me decidí a preformar hasta las dimensiones necesarias y acabar aquello que por el momento era una biga   .

El resultado es este arco largo de olmo de algo mas de 120 libras a 30 pulgadas de apertura.
Está equilibrado a 28 pulgadas, dándome en la báscula 110 libras con un fistmele corto de unas 3 pulgadas.
Vientre tratado térmicamente inmediatamente después de equilibrarlo a algo mas de 6 pulgadas y 120 libras de peso con cuerda larga, es decir, a apertura de fistmele final (“brace height” en inglés).
- Centro del arco: anchura de 34mm en el dorso y 39mm en el vientre formando una sección mas bien trapezoidal con las aristas muy redondeadas x 27mm de grosor.
- 12-13mm x 12-13mm en la base de las puntas de cuerno.
- Ranuras laterales o “sidenocks”.
- Longitud: 76 pulgadas (193cm) de ranura a ranura.
- Palas de sección ovoide en su último tercio.

- Peso: 1004gramos.

Aquí van unas fotos:
Perfil del arco

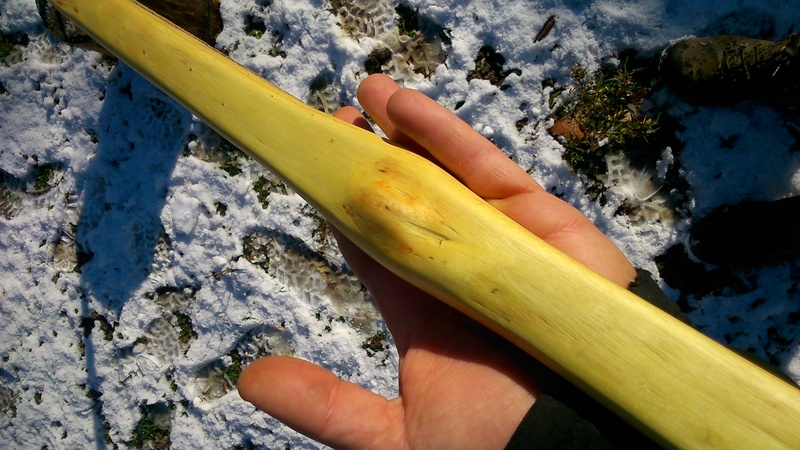

Vista del vientre

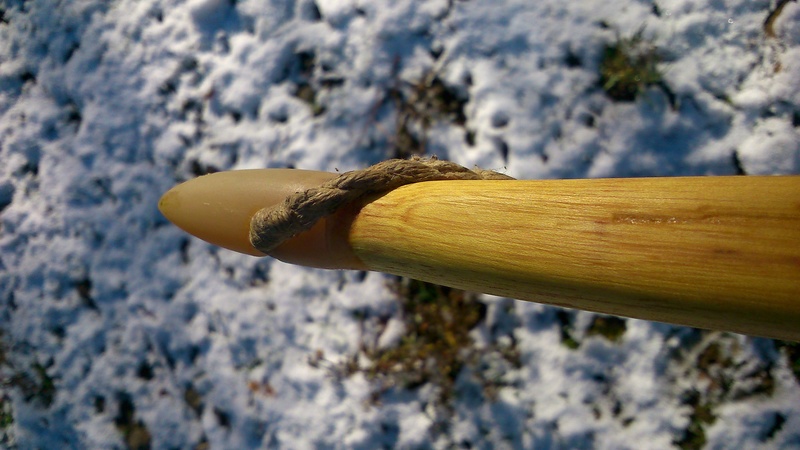

Las puntas y el refuerzo en la cuerda (de momento ha roto dos cuerdas de 32 hilos de cáñamo  )





Vista del dorso con el arco montado

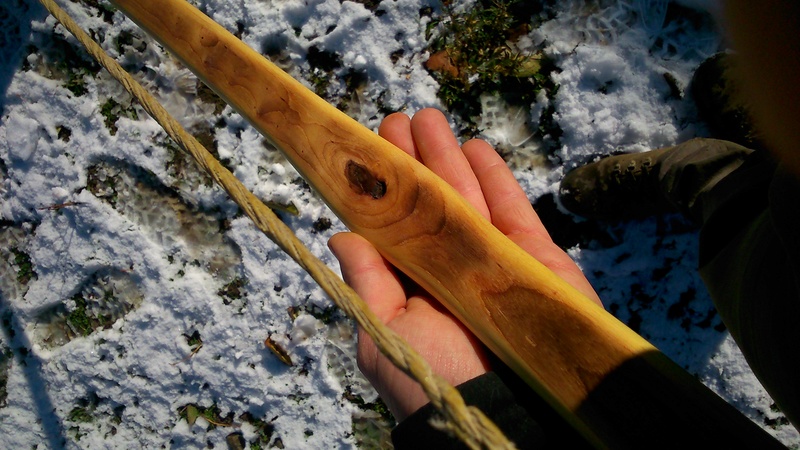

Un nudete majo que me ha mantenido bastante alerta durante el equilibrado







En el palo de equilibrado. La foto está un poco ladeada y da la sensación de que la pala derecha dobla de manera mas brusca, pero de frente se ve todo mas regular

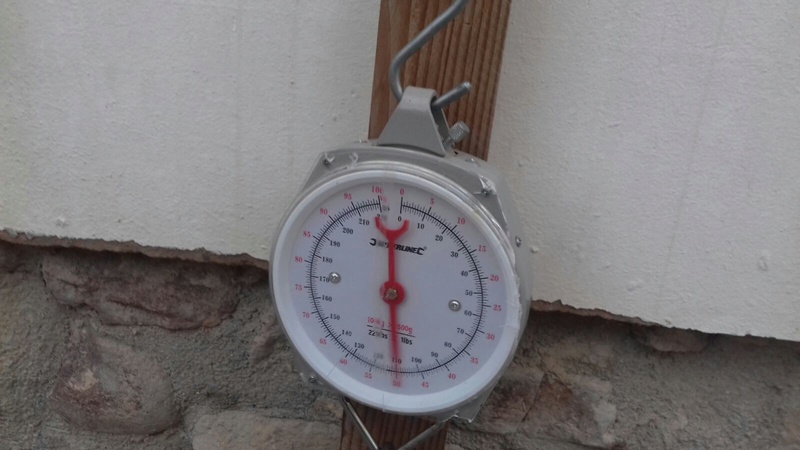

Peso a 28 pulgadas



Y aquí una foto con mi primo Mikel. Como yo solo no puedo con el arco, él me ayuda



Este me va a llevar tiempo domarlo. De momento ya me he puesto con una estaca de acacia de la que espero sacar uno parecido de unas 100-105 libras para que la transición desde el arco de 90 libras no sea tan brusca.

Mañana a ver si le saco un par de fotos con su munición

Saludos

Perdonad, la foto a 28 pulgadas es esta (en el palo de equilibrado donde está la marca negra, la otra es a unas 27):



Y se me ha olvidado comentar que apenas sigue la cuerda dos pulgadas, y nada de marcas de compresión en el vientre, con lo cual me doy por satisfecho

¡Jodeeerrrr!, pero qué animalicos hai sueltos por esos valles...
Mui bonitas fotos, Lizarraga. Enhorabuena por semejante arco para caballos. Deberías ponerlo al concurso.

Buffffff,muchacho,que te vas a joder la espalda con esoooooo!!!!!,¡¡¡¡¡¡¡¡Me encanta!!!!!

110  libras ?.....
Nada mas ?????
Blandengue que eres un blandengue.



Muy chulo el arco, enhorabuena lizarraga. Esta la cosa complicada este trimestre para las votaciones.

Daaaaleee!!!! egurree!!! zorionak por ese arco!!
Queremos fotos con el arco en acción jajja
A ver si tengo oportunidad de probarlo.

Va 120 libras para Lizarraga es ná.

Venga, a ver si le pones el cartelito y lo votamos.

Enhorabuena por el Arquito Lizarraga

Ese es mi Lizarraga!!!!! Ya sabía yo que lo de las 100 lb estaba hecho!!!!!
Eres mi héroe.

Muchas gracias, compañeros.
De momento nada de fotos con el arco en acción, porque no puedo con él   Poquico a poco.
Mikel, a ver cuando nos vemos y te dejo intentarlo

Se me había olvidado poner el cartel, mecaguen...

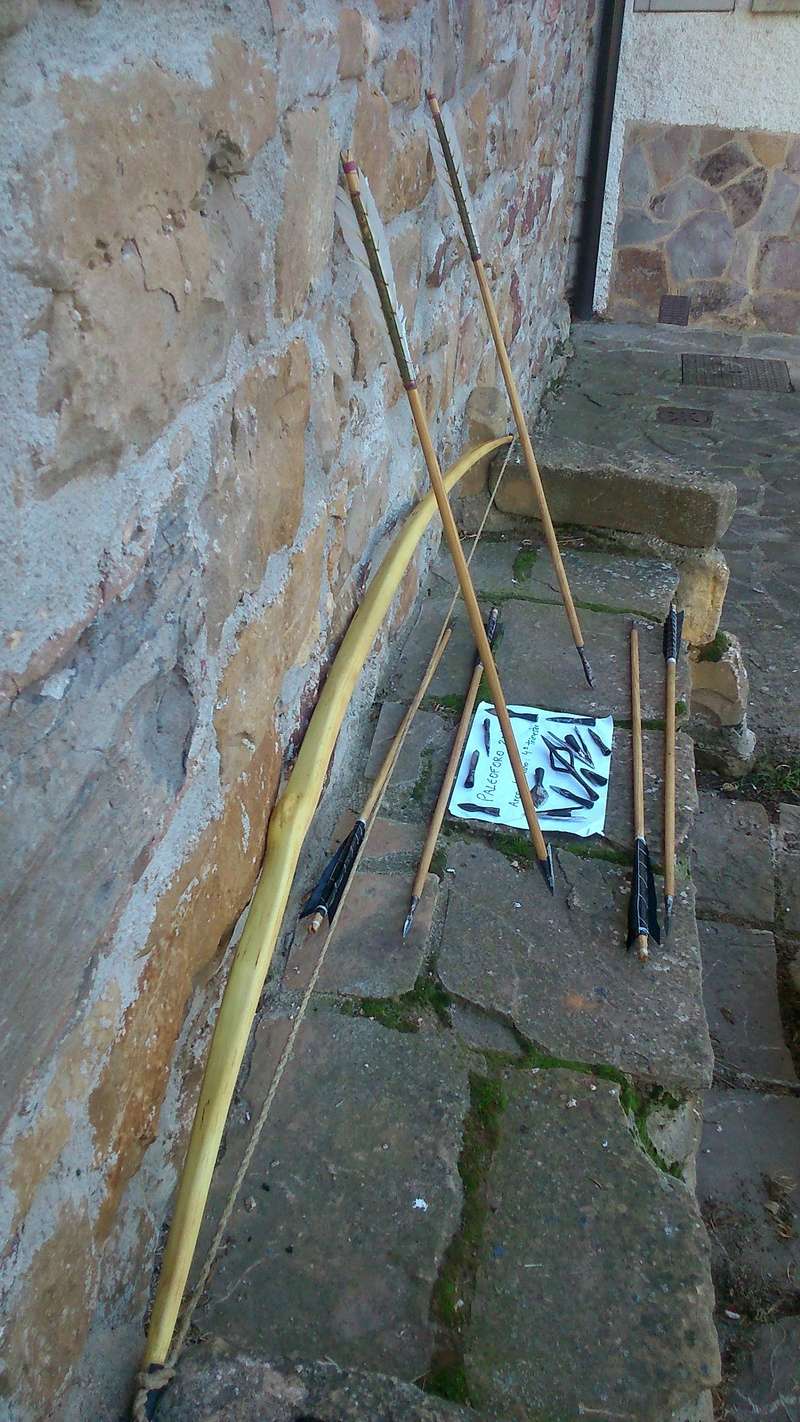

Aquí lo tenéis, con su (futura) munición: cuatro flechas estilo Nydam y otras dos de estilo Mary Rose.

120 libras eh, hay que comer mucho "Colacao" para tirar bien con eso eh. Ahora si consigues dominarlo podrás llegar tus flechas mas de 300metros y podrás dejárselo a cualquiera sin miedo a que te lo rompa.

Lizarraga escribió:

. Se me había olvidado poner el cartel, mecaguen...

Ya lo tienes enlazado pero intentar hacerlo vosotros, ok.

Salut.

Que pasada  120#!!!!
Me gusta mucho.
Y las puntas de flecha que te has currado son muy chulas.

De que diámetro era el tronco del que salió?? No veo duramen, es sólo albura??

No es fuerza, es técnica.

La forma de tirarlo no tiene nada que ver.

Bueno, aunque supongo que para un vasco, eso se tira como un arco olímpico.

Uaaaaalaaaaaa!!!!!! lástima que no estés al ladico de casa. te visitaba y inundaba de preguntas. Que guapo!
Por lo pronto diámetro del tronco.
Y como co....es has hecho una cuerda que no rompa!!!

Perdón, la forma de tirarlo es lo importante. Es técnica, no fuerza. :

Gabriel y Jacob, el arco salió de un tronco de unos 20cm de diametro, si no recuerdo mal. No tenía mucho duramen, estaba agrietado y lleno de nudos. Con el olmo el duramen no es imprescindible para hacer un buen arco como puede serlo con la robinia o el tejo, por poner un ejemplo.
No digo que el duramen no sea mas denso que la albura, por que no lo sé (y seguramente lo será).
Pero si el olmo es denso, como es el caso de este, pueden hacerse arcos de grandes potencias o de reducidas dimensiones.

Irbis, tienes razón. Un detalle importante es ir entrenando con arcos cada vez más potentes, conforme nos vallamos acostumbrando a potencias altas. Yo voy a tener que hacer uno un poco mas suave para ir "haciendome".
Por mucha fuerza que se tenga, dudo que se pudiese abrir un arco de estas potencias con una técnica de tiro olímpico, por ejemplo. Para tirar con estos arcos y abrir 30 pulgadas hay que usar todo el cuerpo, no solo el brazo y la espalda.

Jacob, las cuerdas son una cosa que empieza a preocuparme. Tengo que conseguir lino o cáñamo de calidad.
Para este, después de romper dos cuerdas de 32 hilos cada una, reforcé con casi el doble de hilos en la parte del nudo de arquero. También forré tanto la gaza superior como la zona del nudo arquero con hilo de lino fino, para aliviar la tensión en las ranuras.

Pregunta lo que quieras, yo intentaré responder con lo que pueda.

Muy guapo Liza. Coincido contigo en que te vendría bien hacerte uno de unas 100 libras para entrenar antes de tirar con este. 120 son muchas libras, aunque tú ya estas acostumbrado a arcos potentes.
¿Qué acabados le has dado?

Yo hace tiempo que decidí pasarme a las cuerdas de dacron porque estaba harto de que se rompieran las de lino. Compré hilo de lino inglés de bastante calidad (https://www.ebay.es/itm/50m-18-3-Red-Irish-linen-bowstring-serving-fletching/201391191570?hash=item2ee3d9b612:g:EPAAAOSwaB5XnMNQ) y también acabó rompiendo sin avisar, y también probé a forrar los puntos críticos (extremos de la cuerda) y al cabo de unas cuantas tardes de tiro rompían. Quizá haya algún otro truco. Al fin y al cabo los arqueros ingleses usaban cuerdas de lino y cáñamo en arcos de 120 libras.

Lizarraga escribió:

Irbis, tienes razón. Un detalle importante es ir entrenando con arcos cada vez más potentes, conforme nos vallamos acostumbrando a potencias altas. Yo voy a tener que hacer uno un poco mas suave para ir "haciendome".
Por mucha fuerza que se tenga, dudo que se pudiese abrir un arco de estas potencias con una técnica de tiro olímpico, por ejemplo. Para tirar con estos arcos y abrir 30 pulgadas hay que usar todo el cuerpo, no solo el brazo y la espalda.

 Exacto, te aviso que es extremadamente divertido tirar con arcos de alto libraje. Aunque dar dónde quieres ya es harina de otro costal.

Yo rompo siempre por el nudo del arquero, he hecho acciones discretas como aumentar el número de hilos en esa zona pero no solo se ha alargado algo la vida de la cuerda. Bueno, supongo que esto da para abrir otro hilo.
Idem para abrir arcos potentes, para otro hilo... Pero eso de la técnica (como dice Irbis) alguien lo debería de explicar porfi.

Joder Iñigo miedo me das cada vez que haces un arco.
Ya puedes tener cuidado con la espalda y el resto de músculos, tendones y articulaciones que se usan en el tiro con arco, ya que ahora eres joven y puedes con todo pero los sobreesfuerzos, con el tiempo los pagas.

El tiempo lo cura todo, hasta la juventud.

Precioso, Iñigo!!
Eres un artista
Prueba a conseguir lino pulido, a mi no me da problemas y en Valencia lo venden.
Lo dicho, impoluto trabajo!

Menudo cañón, y pensar que habían tíos tirando con eso todo el día... Si eres un tiarrón unos cuantos tiros seguro que haces, ¿pero toda una tarde de batalla?
Un arco precioso y mucho cuidado con las lesiones, no te cebes que no tienes que ir a Aguincourt.

¡A que no hay güevos de hacer uno de 200 libras!

iurde escribió:

¡A que no hay güevos de hacer uno de 200 libras!

Como te gusta picar.
Lo que le faltaba al chaval era que alguien le retara de esta manera.
Ya sabes que esa frase por aquí nos hace ser más burros aún.
